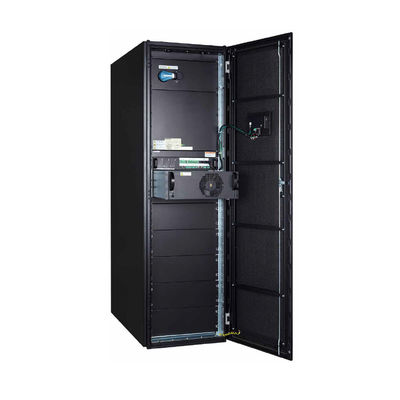

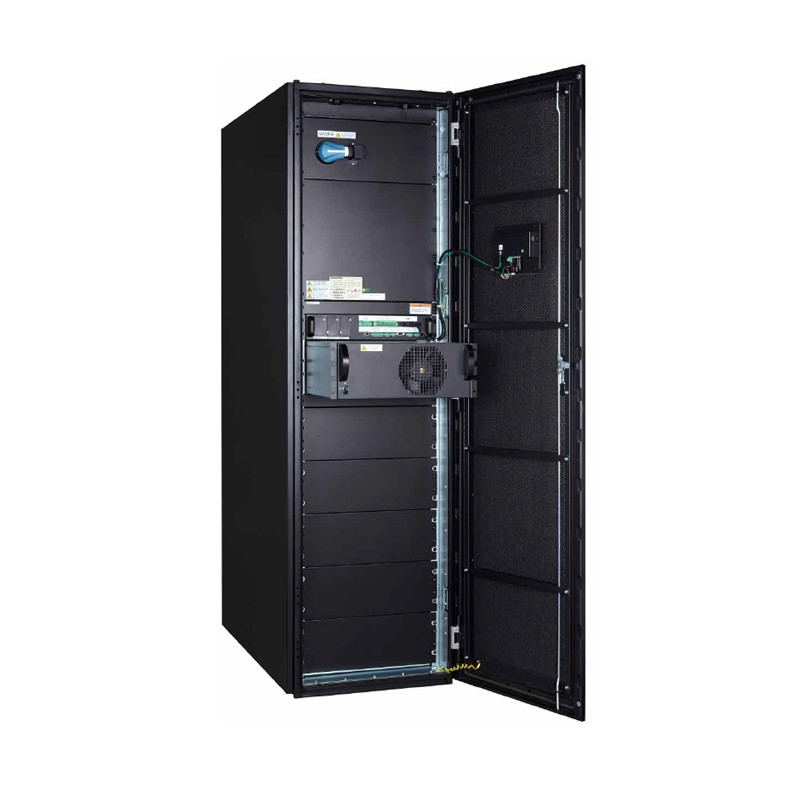

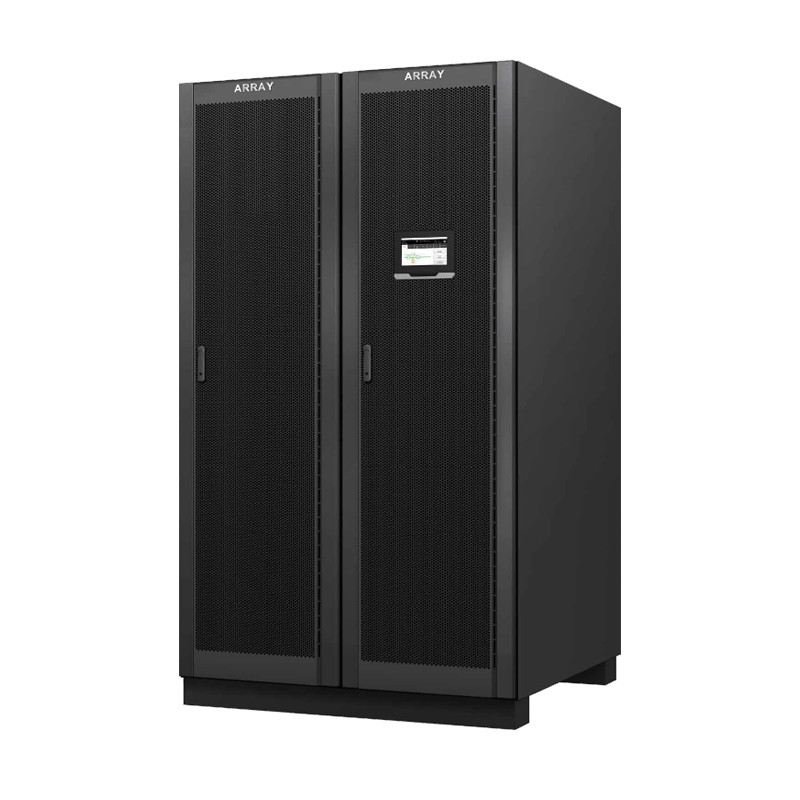

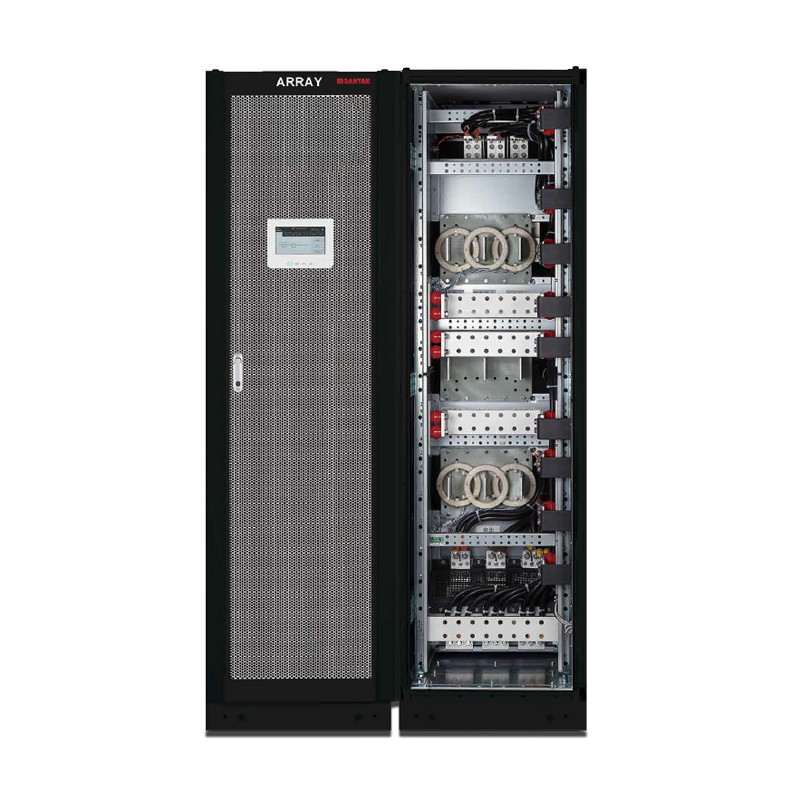

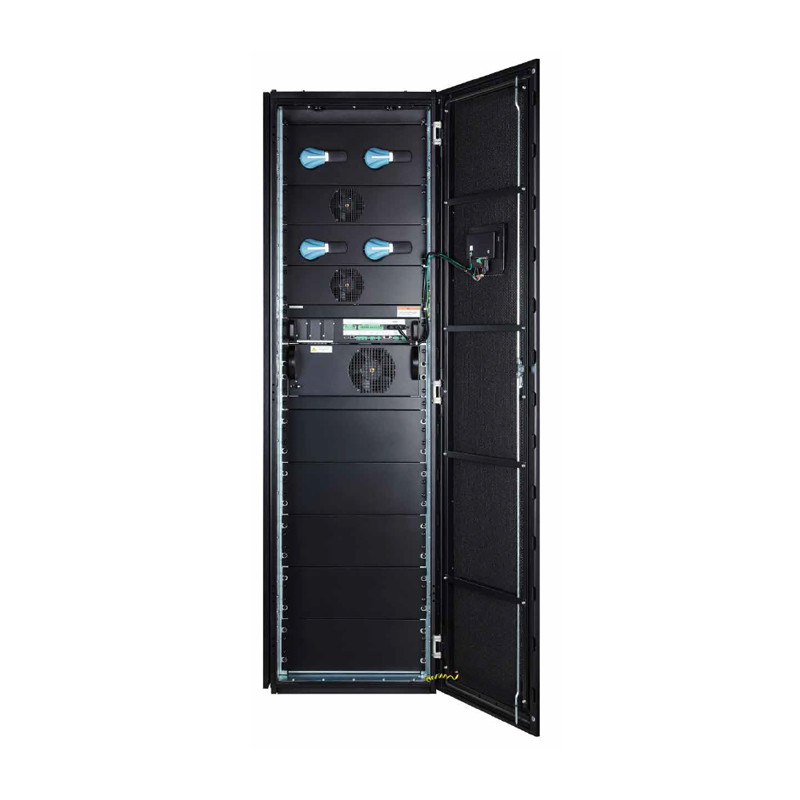

Santak Module UPS 60KW 600KVA Santak ARRAY 3A3 PT Series Модульные UPS Производители
| Место происхождения | КНР |
|---|---|
| Фирменное наименование | Santak |
| Сертификация | CE |
| Номер модели | Santak ARRAY 3A3 PT UPS |
| Упаковывая детали | Картонные пачки |
| Время доставки | 30 дней |
| Условия оплаты | T/T, Western Union, MoneyGram |
| Поставка способности | 1000 шт/месяц |
Свяжитесь я бесплатно образцы и талоны.
Ватсап:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Наименование продукта | ARRAY 3A3 PT серии ((25 кВА 200 кВА) | Модуль питания | 25KW |
|---|---|---|---|
| Фактор мощности | 0.99 | Входное напряжение | 380Vac/220Vac |
| Частота ввода | 50/60 Гц | Выходное напряжение | 380Vac/220Vac |
| Частота выхода | 50/60 Гц | Мощность перегрузки | 125%:10 мин 150%:1 мин |
| Топология инвертора/ректификатора | Технология модуляции трехуровневой высокочастотной PWM IGBT | Тип батареи | Свинцово-кислотные батареи, литийные батареи |
| Напряжение батареи | 432 ~ 504Вдc | Интерфейс связи | RS - 232, Mini-Slot, Modbus/Ethernet, AS/400 |
| Влажность окружающей среды | 5 - 95%, без конденсации | Среда хранения | ¥15 ~ +55°C |
| Операционная температура | 0°40°C | Высота | ≤ 1000 м |
| Размер | 2020*1100*600 мм/2050*1013*603 мм | Вес | 262 кг/318.5 кг/368 кг (UPM 27.5 кг) |
| Стандарт безопасности | IEC61000-4 EN5550022/EN55024 ISO 90001:2000 |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Model | Power | |
|---|---|---|
| 100KVA | 100KVA | |
| 120KVA | 120KVA | |
| 160KVA | 160KVA | |
| 200KVA | 200KVA |
Характер продукции
ИБП Santak ARRAY 3A3 PT 25–200 кВА
Решения Santak для защиты электропитания
Системные решения ARRAY® 3A3TM Pro Power 15–150 кВА
Системные решения ARRAY® 3A3TM Pro Power
Описание продукта
ARRAY 3A3 Pro — это модульный ИБП нового поколения Santak, который обеспечивает безопасный, надежный, стабильный и экологически чистый источник бесперебойного питания для компьютерных залов центров обработки данных.Он в сочетании со шкафами прецизионного распределения питания PPM и серверными шкафами серии ARRAY компании Santak предоставляет клиентам интегрированное универсальное базовое решение для электропитания.
Мощность одного модуля: 15 кВА/13,5 кВт
Мощность одношкафной системы: 60~150 кВА
Диапазон входного напряжения: 214 ~ 520 В переменного тока
Диапазон входных частот: 40 ~ 70 Гц
Выходное напряжение: 380 В переменного тока
Топология: Двойное преобразование онлайн.
Концепт дизайна
ARRAY 3A3 Pro — это новый модульный ИБП Santak с тремя входами и тремя выходами.Он использует полностью цифровую технологию управления и интегрирует технологические достижения в области силовой электроники и автоматического управления.Это эталонный продукт в отрасли ИБП.Появление ARRAY 3A3 Pro привнесло новые концепции в схему электропитания электрооборудования, еще больше повысив доступность электрооборудования. ARRAY 3A3 Pro имеет высокоинтеллектуальную модульную конструкцию выдвижного типа с функцией простого подключения.Он может удовлетворить потребности в электропитании и требования к надежности путем добавления или удаления модулей в шкафу.При наличии резервирования модулей допускается онлайн-обслуживание для обеспечения бесперебойного обслуживания.
Исследования и разработки ARRAY 3A3 Pro основаны на концепции дизайна REACH (Надежность, Защита окружающей среды, Преимущество, Удобство и Человек), которая может обеспечить гарантию мощности в таких местах применения, как центры обработки данных, финансовые центры, компьютерные залы предприятий, промышленная автоматизация. , системы образования, медицинские системы или крупные офисы..
• Внедрение беспроводной параллельной технологии для снижения вероятности отказа в одной точке и обеспечения надежности конструкции.
• Параллельное резервирование на уровне системы. Модули являются взаимными резервными копиями и могут быть оперативно заменены в режиме онлайн для повышения доступности системы.
• Принимает модульную конструкцию, легко модернизируется, расширяется и обслуживается, сокращает время обслуживания MTTR, обеспечивает нулевое время простоя и обслуживания, а также повышает доступность системы.
• Онлайн-технология двойного преобразования адаптируется к суровым условиям сети и обеспечивает нагрузку чистой энергией.
• Адаптируйтесь к сети, диапазон входной мощности 214–520 В, сократите время зарядки и разрядки аккумулятора, продлите срок службы.
• ARRAY 3A3 Pro имеет отличные электрические характеристики, может обеспечить безопасную и эффективную защиту электропитания для различных нагрузок, является экологичным и экологически чистым, а его компоненты соответствуют требованиям EU Rosh.
• Интеллектуальная технология управления аккумулятором продлевает срок его службы.Количество аккумуляторных элементов можно регулировать, что улучшает использование аккумуляторов, сокращает отходы аккумуляторов и снижает загрязнение окружающей среды свинцом.
• ARRAY 3A3 Pro оснащен большим цветным сенсорным экраном, графическим дисплеем, интуитивно понятным и простым в использовании, а также поддерживает интерфейсы на китайском и английском языках.
• Простота установки, с опциями для верхних и нижних систем ввода и вывода кабелей, а также с другими опциями, такими как распределительные панели и модули молниезащиты.
• Богатые коммуникационные интерфейсы и решения программного мониторинга Santak предоставляют пользователям локальную или удаленную индикацию состояния и подсказки сигналов тревоги в режиме реального времени, образуя решение для защиты электропитания, объединяющее аппаратное и программное обеспечение.
Высокая доступность
Надежная беспроводная структура параллельного резервирования N+X
Параллельное резервирование N+X на уровне системы в ARRAY 3A3 Pro может значительно повысить надежность всей системы электропитания ИБП.Более того, благодаря внедрению в сегодняшней отрасли технологии беспроводного параллельного управления, по сравнению с проводным параллельным управлением снижается количество единичных сбоев (установившаяся работа).Он по-прежнему может нормально работать, даже если параллельная линия связи выйдет из строя), что поднимет надежность на новый уровень.
Надежная беспроводная структура параллельного резервирования N+X
Параллельное резервирование N+X на уровне системы в ARRAY 3A3 Pro может значительно повысить надежность всей системы электропитания ИБП.Более того, благодаря внедрению в сегодняшней отрасли технологии беспроводного параллельного управления, по сравнению с проводным параллельным управлением снижается количество единичных сбоев (установившаяся работа).Он по-прежнему может нормально работать, даже если параллельная линия связи выйдет из строя), что поднимет надежность на новый уровень.
Более высокий уровень доступности системы
В ARRAY 3A3 Pro используется технология беспроводного параллельного управления резервированием N+X, и каждый модуль представляет собой полнофункциональный ИБП.Дополнительный модуль управления для управления параллельным подключением и распределением тока нагрузки параллельной системы отсутствует.Все параллельные функции обеспечиваются самим модулем ИБП, который является законченным и имеет чрезвычайно высокую надежность.По строгим расчетам, если ИБП имеет более двух резервных модулей, готовность ИБП может достигать более 99,999%.ARRAY 3A3 Pro с легкостью справится даже с нагрузочными устройствами с более строгими требованиями к питанию.
В ARRAY 3A3 Pro используется технология беспроводного параллельного управления резервированием N+X, и каждый модуль представляет собой полнофункциональный ИБП.Дополнительный модуль управления для управления параллельным подключением и распределением тока нагрузки параллельной системы отсутствует.Все параллельные функции обеспечиваются самим модулем ИБП, который является законченным и имеет чрезвычайно высокую надежность.По строгим расчетам, если ИБП имеет более двух резервных модулей, готовность ИБП может достигать более 99,999%.ARRAY 3A3 Pro с легкостью справится даже с нагрузочными устройствами с более строгими требованиями к питанию.
Время простоя на техническое обслуживание
Пока в параллельной системе существует резервирование (N+X). Число модулей ИБП превышает количество резервных модулей ИБП. Поскольку при техническом обслуживании модули ИБП заменяются, время простоя для технического обслуживания не превысит 5 минут.
Пока в параллельной системе существует резервирование (N+X). Число модулей ИБП превышает количество резервных модулей ИБП. Поскольку при техническом обслуживании модули ИБП заменяются, время простоя для технического обслуживания не превысит 5 минут.
ИБП серии ARRAY 3A3 Pro использует технологию двойного преобразования для решения девяти типов проблем с питанием: а именно: сбой питания, провал напряжения, скачок напряжения, пониженное напряжение, линейный шум, перенапряжение, сдвиг частоты, переходные процессы переключения и гармонические искажения.Защита, обеспечиваемая ИБП серии ARRAY 3A3 Pro, снижает вероятность перенапряжения компонентов, перегорания печатной платы, повреждения данных и сбоя программы.В то же время он обеспечивает высокий уровень защиты электропитания, поэтому является хорошим выбором для критически важных приложений, таких как центры обработки данных, системы общественной безопасности, центры распределения электроэнергии и центры финансовых данных.
Оптимизированная топология системы электропитания
МАССИВ 3А3 Pro сочетает в себе преимущества топологий централизованного и распределенного электроснабжения, а также внедряет в свою конструкцию концепцию регионального электроснабжения.Если несколько зон разделены на большую аппаратную комнату, каждая зона оборудуется одним или двумя комплектами (резервной резервной) системой электропитания ARRAY 3A3 Pro, размещаемой непосредственно рядом с нагрузкой в зоне и питаемой через распределительный щит на кабинет.Таким образом, каждая зона имеет централизованное электроснабжение и централизованное управление, а зоны имеют независимое децентрализованное электроснабжение и независимую проводку.Этот метод электропитания ARRAY 3A3 Pro обладает преимуществами децентрализованной «гибкой конфигурации, позволяющей постепенные инвестиции и не подвержен крупномасштабному параличу», а также обладает преимуществами централизованной «простоты управления».
МАССИВ 3А3 Pro сочетает в себе преимущества топологий централизованного и распределенного электроснабжения, а также внедряет в свою конструкцию концепцию регионального электроснабжения.Если несколько зон разделены на большую аппаратную комнату, каждая зона оборудуется одним или двумя комплектами (резервной резервной) системой электропитания ARRAY 3A3 Pro, размещаемой непосредственно рядом с нагрузкой в зоне и питаемой через распределительный щит на кабинет.Таким образом, каждая зона имеет централизованное электроснабжение и централизованное управление, а зоны имеют независимое децентрализованное электроснабжение и независимую проводку.Этот метод электропитания ARRAY 3A3 Pro обладает преимуществами децентрализованной «гибкой конфигурации, позволяющей постепенные инвестиции и не подвержен крупномасштабному параличу», а также обладает преимуществами централизованной «простоты управления».
Сильная грузоподъемность
Поддержка новых требований к нагрузке
Поддержка новых требований к нагрузке
• Поддержка новых рабочих нагрузок в современных центрах обработки данных
• Допускает 100% несимметрию нагрузки трех фаз.
Интегрированный дизайн
В системном шкафу ARRAY 3A3 Pro используется стандартный 19-дюймовый шкаф длиной 2 метра.Параллельные устройства, необходимые для параллельного подключения модулей ИБП, встроены в системный шкаф.Никакой специальной установки не требуется.Параллельное соединение может быть достигнуто путем вставки модулей.Таким образом, дополнительные параллельные провода, входные и выходные переключатели и параллельные платы, необходимые для традиционного параллельного подключения ИБП, отсутствуют, что не только значительно экономит затраты на монтажные материалы, но и экономит время установки.
В системном шкафу ARRAY 3A3 Pro используется стандартный 19-дюймовый шкаф длиной 2 метра.Параллельные устройства, необходимые для параллельного подключения модулей ИБП, встроены в системный шкаф.Никакой специальной установки не требуется.Параллельное соединение может быть достигнуто путем вставки модулей.Таким образом, дополнительные параллельные провода, входные и выходные переключатели и параллельные платы, необходимые для традиционного параллельного подключения ИБП, отсутствуют, что не только значительно экономит затраты на монтажные материалы, но и экономит время установки.
Это также повышает безопасность использования электроэнергии и красоту компьютерного зала, снижает сложность обслуживания и управления, тем самым косвенно повышая надежность системы.
ARRAY 3A3 Pro в сочетании со шкафом прецизионного распределения питания Santak, батарейным шкафом ARRAY, сетевым шкафом ARRAY и другими опциями может предоставить клиентам интегрированное решение, которое в целом красиво, экономит место для установки и облегчает обслуживание и управление клиентами.
ARRAY 3A3 Pro в сочетании со шкафом прецизионного распределения питания Santak, батарейным шкафом ARRAY, сетевым шкафом ARRAY и другими опциями может предоставить клиентам интегрированное решение, которое в целом красиво, экономит место для установки и облегчает обслуживание и управление клиентами.
Отличные электрические характеристики
• Высокий входной коэффициент мощности: >0,99
• Низкий входной гармонический ток: <5%
• Выходной коэффициент мощности: 0,9
• Точность выходного напряжения: ± 1%
• Высокая эффективность системы: до 94%
• Сильная перегрузочная способность: нагрузка 110–130 % может быть перегружена в течение 10 минут.
• Поддержка режима переменной частоты: вход 50 Гц, выход 60 Гц или вход 60 Гц, выход 50 Гц.
Не вредит окружающей среде
Выбор компонентов соответствует директиве RoHs ЕС и требованиям RoHs Китая;
Соответствует требованиям уровня ЭМС IEC 61000-4 и имеет хорошую электромагнитную совместимость;
Выбор компонентов соответствует директиве RoHs ЕС и требованиям RoHs Китая;
Соответствует требованиям уровня ЭМС IEC 61000-4 и имеет хорошую электромагнитную совместимость;
Полный цифровой контроль
Модуль ARRAY 3A3 Pro использует DSP в качестве центрального контроллера.Его мощная вычислительная мощность может заменить большинство функций управления, выполняемых аппаратным обеспечением в традиционных ИБП программным обеспечением.Это не только значительно повышает надежность и точность, но также облегчает модернизацию и техническое обслуживание.
Модуль ARRAY 3A3 Pro использует DSP в качестве центрального контроллера.Его мощная вычислительная мощность может заменить большинство функций управления, выполняемых аппаратным обеспечением в традиционных ИБП программным обеспечением.Это не только значительно повышает надежность и точность, но также облегчает модернизацию и техническое обслуживание.
Поддержка объединения кабинетов
ARRAY 3A3 Pro поддерживает комбинацию шкафов, а общая мощность системы может достигать 240 кВА.В параллельной системе используется один и тот же набор батарей.Аккумуляторный блок имеет конструкцию с напряжением 12 В × 32/34/36/38/40 ячеек.Конфигурация является гибкой и позволяет полностью использовать существующую аккумуляторную систему.Если одна батарея неисправна, необходимо извлечь только неисправную батарею, не заменяя всю батарею.Аккумуляторная батарея.
ARRAY 3A3 Pro поддерживает комбинацию шкафов, а общая мощность системы может достигать 240 кВА.В параллельной системе используется один и тот же набор батарей.Аккумуляторный блок имеет конструкцию с напряжением 12 В × 32/34/36/38/40 ячеек.Конфигурация является гибкой и позволяет полностью использовать существующую аккумуляторную систему.Если одна батарея неисправна, необходимо извлечь только неисправную батарею, не заменяя всю батарею.Аккумуляторная батарея.
Простота установки
В системном шкафу ARRAY 3A3 Pro используется стандартный 19-дюймовый шкаф длиной 2 метра.Параллельные устройства, необходимые для параллельного подключения модулей ИБП, встроены в системный шкаф.Никакой специальной установки не требуется.Параллельное соединение может быть достигнуто путем вставки модулей.Таким образом, дополнительные параллельные провода, входные и выходные переключатели и параллельные платы, необходимые для традиционного параллельного подключения ИБП, отсутствуют, что не только значительно экономит затраты на монтажные материалы и трудозатраты, но также повышает безопасность электроэнергии и безопасность. компьютерного зала.Это красиво и снижает сложность обслуживания и управления, тем самым косвенно повышая надежность системы.
В системном шкафу ARRAY 3A3 Pro используется стандартный 19-дюймовый шкаф длиной 2 метра.Параллельные устройства, необходимые для параллельного подключения модулей ИБП, встроены в системный шкаф.Никакой специальной установки не требуется.Параллельное соединение может быть достигнуто путем вставки модулей.Таким образом, дополнительные параллельные провода, входные и выходные переключатели и параллельные платы, необходимые для традиционного параллельного подключения ИБП, отсутствуют, что не только значительно экономит затраты на монтажные материалы и трудозатраты, но также повышает безопасность электроэнергии и безопасность. компьютерного зала.Это красиво и снижает сложность обслуживания и управления, тем самым косвенно повышая надежность системы.
Полностью модульная конструкция
ARRAY 3A3 Pro имеет полностью модульную конструкцию с функцией простого подключения.Вся система электропитания ИБП состоит из системного шкафа, модуля ИБП, модуля связи и модуля дисплея.Опционально он может быть оснащен электрическими панелями, различными смарт-картами, модулями молниезащиты и т. д. для удовлетворения потребностей клиентов.Каждый модуль ИБП представляет собой полнофункциональный ИБП мощностью 15 кВА.Благодаря технологии беспроводного параллельного управления и интеллектуальным протоколам связи модуль ИБП, модуль связи и модуль дисплея можно заменить онлайн, не влияя на нормальную работу других частей.Новые добавленные модули. Их можно добавлять в систему без каких-либо действий по калибровке, что позволяет легко расширять и поддерживать ее в режиме онлайн.
ARRAY 3A3 Pro имеет полностью модульную конструкцию с функцией простого подключения.Вся система электропитания ИБП состоит из системного шкафа, модуля ИБП, модуля связи и модуля дисплея.Опционально он может быть оснащен электрическими панелями, различными смарт-картами, модулями молниезащиты и т. д. для удовлетворения потребностей клиентов.Каждый модуль ИБП представляет собой полнофункциональный ИБП мощностью 15 кВА.Благодаря технологии беспроводного параллельного управления и интеллектуальным протоколам связи модуль ИБП, модуль связи и модуль дисплея можно заменить онлайн, не влияя на нормальную работу других частей.Новые добавленные модули. Их можно добавлять в систему без каких-либо действий по калибровке, что позволяет легко расширять и поддерживать ее в режиме онлайн.
Гуманизированный интерфейс управления и полное программное обеспечение для управления питанием.
В качестве рабочего интерфейса в системе используется большой цветной сенсорный ЖК-экран с диагональю 7 дюймов, с графическим дисплеем, операции и считывание информации понятны с первого взгляда;поддерживает китайский и английский языки;ЖК-дисплей оснащен функциями защиты паролем, такими как выключение и настройка, для предотвращения неправильной работы;В сочетании с программным обеспечением для мониторинга WINPOWER управление питанием стало еще проще.Если вы выберете карту NMC, вы сможете обеспечить удаленный мониторинг и управление.
В качестве рабочего интерфейса в системе используется большой цветной сенсорный ЖК-экран с диагональю 7 дюймов, с графическим дисплеем, операции и считывание информации понятны с первого взгляда;поддерживает китайский и английский языки;ЖК-дисплей оснащен функциями защиты паролем, такими как выключение и настройка, для предотвращения неправильной работы;В сочетании с программным обеспечением для мониторинга WINPOWER управление питанием стало еще проще.Если вы выберете карту NMC, вы сможете обеспечить удаленный мониторинг и управление.
Места применения ARRAY 3A3 Pro
Центры обработки данных, системы общественной безопасности, центры распределения электроэнергии, центры финансовых данных, системы образования, системы радио и телевидения, системы промышленного контроля, медицинские центры, узлы управления дорожным движением, табачные системы и т. д.
Центры обработки данных, системы общественной безопасности, центры распределения электроэнергии, центры финансовых данных, системы образования, системы радио и телевидения, системы промышленного контроля, медицинские центры, узлы управления дорожным движением, табачные системы и т. д.
Гибкая конфигурация системы
Благодаря полностью модульной конструкции ARRAY 3A3 Pro в одном шкафу пользователи могут выбирать различное количество модулей в соответствии со своими потребностями для создания системы ИБП с подходящей мощностью от 15 до 150 кВА, а конфигурация очень гибкая.Если при первой установке машины пользователь оставляет запас в выключателе и линии питания, то при увеличении нагрузки мощность ИБП можно расширить, просто купив модуль ИБП.Это полностью позволяет избежать недостатков, связанных с чрезмерными первоначальными инвестициями в оборудование традиционных ИБП, и действительно обеспечивает «Инвестируйте во время роста», экономя ценные средства пользователей.
Благодаря полностью модульной конструкции ARRAY 3A3 Pro в одном шкафу пользователи могут выбирать различное количество модулей в соответствии со своими потребностями для создания системы ИБП с подходящей мощностью от 15 до 150 кВА, а конфигурация очень гибкая.Если при первой установке машины пользователь оставляет запас в выключателе и линии питания, то при увеличении нагрузки мощность ИБП можно расширить, просто купив модуль ИБП.Это полностью позволяет избежать недостатков, связанных с чрезмерными первоначальными инвестициями в оборудование традиционных ИБП, и действительно обеспечивает «Инвестируйте во время роста», экономя ценные средства пользователей.
Простота в эксплуатации
• Выходное напряжение можно установить через ЖК-дисплей: 208/220/230/240 В переменного тока, 220 В переменного тока (по умолчанию).
• Количество батарей регулируется и настраивается через ЖК-дисплей, поддерживает 32/34/36/38/40 батарей.
• Защита паролем может быть установлена для выключения, настройки и т. д., чтобы предотвратить неправильные операции.
• Храните исторические события и можете записывать около 10 000 фрагментов информации о состоянии.
Интеллектуальное управление
Благодаря карте интеллектуального мониторинга NMC он поддерживает удаленное управление и контроль на основе браузера IE, а также может поддерживать удаленный мониторинг через RS232, RS485, USB и сухой контакт.
Благодаря карте интеллектуального мониторинга NMC он поддерживает удаленное управление и контроль на основе браузера IE, а также может поддерживать удаленный мониторинг через RS232, RS485, USB и сухой контакт.
Умный метод зарядки
В ARRAY 3A3 Pro используется трехэтапный метод зарядки.Первый этап — это сильноточная зарядка постоянным током, которая позволяет быстро перезарядить около 90% мощности;второй этап – импульсная зарядка, позволяющая выровнять характеристики аккумулятора и полностью зарядить аккумулятор;третий этап – зарядка постоянным током.Напряжение поддерживается во избежание потери мощности.Это может обеспечить хороший баланс между быстрой зарядкой и продлением срока службы батареи, экономя затраты на батарею для пользователей.Зарядный ток регулируется для обеспечения быстрой зарядки и соответствия батареям различной емкости, что не только отвечает конкретным потребностям клиентов, но и продлевает срок службы батареи.
В ARRAY 3A3 Pro используется трехэтапный метод зарядки.Первый этап — это сильноточная зарядка постоянным током, которая позволяет быстро перезарядить около 90% мощности;второй этап – импульсная зарядка, позволяющая выровнять характеристики аккумулятора и полностью зарядить аккумулятор;третий этап – зарядка постоянным током.Напряжение поддерживается во избежание потери мощности.Это может обеспечить хороший баланс между быстрой зарядкой и продлением срока службы батареи, экономя затраты на батарею для пользователей.Зарядный ток регулируется для обеспечения быстрой зарядки и соответствия батареям различной емкости, что не только отвечает конкретным потребностям клиентов, но и продлевает срок службы батареи.
Системные решения МАССИВ
Системные решения ARRAY предоставляют вам ресурсы — от людей до оборудования и программного обеспечения — для удовлетворения потребностей вашего центра обработки данных в управлении электропитанием.Он не только обладает высокой надежностью и безопасностью, но и снижает ваши эксплуатационные расходы, способствует эффективному использованию средств, снижает риски проекта.Системные решения ARRAY помогут вам построить надежный, эффективный и безопасный дата-центр.
Системные решения ARRAY предоставляют вам ресурсы — от людей до оборудования и программного обеспечения — для удовлетворения потребностей вашего центра обработки данных в управлении электропитанием.Он не только обладает высокой надежностью и безопасностью, но и снижает ваши эксплуатационные расходы, способствует эффективному использованию средств, снижает риски проекта.Системные решения ARRAY помогут вам построить надежный, эффективный и безопасный дата-центр.
Комплексное решение системы ARRAY для малых и средних центров обработки данных и ИТ-приложений.
Система ARRAY представляет собой подсерию комплексного решения Shante, разработанного специально для центров обработки данных.Это комплексное решение, специально разработанное для компьютерных залов и центров обработки данных малого и среднего размера.Он предоставляет клиентам услуги по планированию, проектированию, строительству, управлению, техническому обслуживанию и модернизации.Обеспечьте эффективные, безопасные и надежные комплексные решения.Характеристики системного решения ARRAY заключаются в том, что продукты решения могут быть размещены в стандартных сетевых шкафах, интегрированной конструкции, модульной, индивидуальной системе питания высокой доступности, интеллектуальном управлении, комплексном обслуживании, обеспечивающем круглосуточное обслуживание 7×24 круглый год.Услуги, предоставляющие клиентам комплексные услуги в области качества электроэнергии, распределения ввода и вывода, шкафов, охлаждения и интеллектуального управления.
Система ARRAY представляет собой подсерию комплексного решения Shante, разработанного специально для центров обработки данных.Это комплексное решение, специально разработанное для компьютерных залов и центров обработки данных малого и среднего размера.Он предоставляет клиентам услуги по планированию, проектированию, строительству, управлению, техническому обслуживанию и модернизации.Обеспечьте эффективные, безопасные и надежные комплексные решения.Характеристики системного решения ARRAY заключаются в том, что продукты решения могут быть размещены в стандартных сетевых шкафах, интегрированной конструкции, модульной, индивидуальной системе питания высокой доступности, интеллектуальном управлении, комплексном обслуживании, обеспечивающем круглосуточное обслуживание 7×24 круглый год.Услуги, предоставляющие клиентам комплексные услуги в области качества электроэнергии, распределения ввода и вывода, шкафов, охлаждения и интеллектуального управления.
Введение в систему общего решения ARRAY
Классификация компьютерных залов данных: В соответствии с американскими стандартами строительства компьютерных залов уровень доступности компьютерного зала делится на четыре уровня:
Классификация компьютерных залов данных: В соответствии с американскими стандартами строительства компьютерных залов уровень доступности компьютерного зала делится на четыре уровня:
Поскольку компьютерный зал является основным компьютерным залом предприятий, групп и учреждений, очень важно, чтобы нагрузка в компьютерном зале работала нормально.Уровень конструкции компьютерного зала следует выбирать в зависимости от значимости нагрузки.Модульная система питания с возможностью горячей замены обеспечивает клиентам доступность более 99,999, и клиентам легко инвестировать в них по мере их роста.Легко расширяемая система шкафов облегчает клиентам раннее планирование, строительство и модернизацию, а также обеспечивает интеллектуальную систему мониторинга для использования и управления клиентами.
Тенденции дата-центров и решения Santak
• Электробезопасность – высокая готовность системы.Santak продолжает предоставлять ИБП высокой доступности и решения для компьютерных залов посредством технологических инноваций.
• Стремясь к унифицированному проектированию и управлению компьютерным залом в целом, Shante предлагает множество комплексных решений для компьютерных залов, включая различные типы ИБП, серверные шкафы, кондиционеры, шкафы распределения питания, программное и аппаратное обеспечение для мониторинга и другие продукты.
• Более высокие температуры в дата-центре– Система управления воздушными потоками Santak поддерживает проектирование центров обработки данных.
• Модульный центр обработки данных. Инженерные службы Shante сотрудничают со многими крупными компаниями для проектирования и внедрения модульных центров обработки данных.
• Устойчивые центры обработки данных. Шанте имеет большой опыт в проектировании экологически чистых зданий и центров обработки данных, а также предоставляет продукцию.
Знакомство с компонентами
Прецизионный распределительный шкаф ППМ
Учитывая текущую ситуацию, когда при распределении электроэнергии в компьютерном зале может произойти одиночный отказ, компания Shante разработала профессиональную серию прецизионных шкафов распределения питания PPM (Precision Power Module), которая привносит новый опыт в строительство и управление. распределения электроэнергии в компьютерном зале.В основном он используется в центрах обработки данных и компьютерных залах в сфере финансов, телекоммуникаций, на предприятиях, в правительстве и т. д. Вся система распределения питания имеет стандартный 19-дюймовый сетевой шкаф высотой 42U и имеет модульную конструкцию, а также оснащена множеством дополнительных аксессуаров.Он может адаптировать для клиентов персонализированные высоконадежные продукты распределения электроэнергии с учетом реальных потребностей компьютерного зала.
Прецизионный распределительный шкаф ППМ
Учитывая текущую ситуацию, когда при распределении электроэнергии в компьютерном зале может произойти одиночный отказ, компания Shante разработала профессиональную серию прецизионных шкафов распределения питания PPM (Precision Power Module), которая привносит новый опыт в строительство и управление. распределения электроэнергии в компьютерном зале.В основном он используется в центрах обработки данных и компьютерных залах в сфере финансов, телекоммуникаций, на предприятиях, в правительстве и т. д. Вся система распределения питания имеет стандартный 19-дюймовый сетевой шкаф высотой 42U и имеет модульную конструкцию, а также оснащена множеством дополнительных аксессуаров.Он может адаптировать для клиентов персонализированные высоконадежные продукты распределения электроэнергии с учетом реальных потребностей компьютерного зала.
• Мощность: 20-300кВА
• Выходное напряжение: 220 В переменного тока
• Размер: Стандартный сетевой шкаф 19 дюймов (600*1000*2000 мм)
Функции
• При использовании ЖК-дисплея контроль тока ответвительного переключателя не является обязательным.
• С интеллектуальным интерфейсом, световым индикатором и звуковым сигналом.
• Хронологические записи операций и неисправностей сохраняются, а также доступны настройки предельных значений тока ответвления.
• Есть записи мощности и записи кривой нагрузки.
ЭПДУ
Компания Santak предлагает на рынке широкий ассортимент стоечных блоков распределения питания под названием Santak ePDU.Эта линейка продуктов для распределения электроэнергии, разработанная специально для центров обработки данных и ИТ-сред, обеспечивает управляемость, контроль и мониторинг энергопотребления вплоть до розетки.Все устройства ePDU имеют прочный алюминиевый или стальной корпус с закрытыми структурными автоматическими выключателями и переключателями.Santak ePDU специально разработан для центров обработки данных — высокая надежность, стабильное электропитание, прочность и долговечность.
Компания Santak предлагает на рынке широкий ассортимент стоечных блоков распределения питания под названием Santak ePDU.Эта линейка продуктов для распределения электроэнергии, разработанная специально для центров обработки данных и ИТ-сред, обеспечивает управляемость, контроль и мониторинг энергопотребления вплоть до розетки.Все устройства ePDU имеют прочный алюминиевый или стальной корпус с закрытыми структурными автоматическими выключателями и переключателями.Santak ePDU специально разработан для центров обработки данных — высокая надежность, стабильное электропитание, прочность и долговечность.
Стоечный блок распределения питания
ПДУ
Чтобы решить проблемы безопасности распределения электроэнергии в шкафах пользователей, компания Shante разработала профессиональные шкафные распределительные устройства (OU PDU).Изделие отличается характеристиками безопасных и надежных материалов, оптимизированной внутренней конструкцией, удобными и гибкими методами установки и индивидуальным дизайном.Он широко используется при распределении мощности электрооборудования в различных стандартных и нестандартных шкафах.Он не занимает полезного пространства шкафа и обеспечивает безопасное и надежное решение для распределения электроэнергии для установленного в стойке электрооборудования.
ПДУ
Чтобы решить проблемы безопасности распределения электроэнергии в шкафах пользователей, компания Shante разработала профессиональные шкафные распределительные устройства (OU PDU).Изделие отличается характеристиками безопасных и надежных материалов, оптимизированной внутренней конструкцией, удобными и гибкими методами установки и индивидуальным дизайном.Он широко используется при распределении мощности электрооборудования в различных стандартных и нестандартных шкафах.Он не занимает полезного пространства шкафа и обеспечивает безопасное и надежное решение для распределения электроэнергии для установленного в стойке электрооборудования.
МАССИВ Шкаф
• Каркас сваривается девятикратными профилями и качественными специальными тройниками.Общая конструкция прочная, статическая нагрузка достигает 1000 кг.
• Уникальная передняя дверь из сетки высокой плотности и задняя дверь из разделенной сетки, площадь вентиляции вентиляционных отверстий составляет не менее 69% площади двери, а внешний вид элегантный и стильный.
• Левую и правую боковые двери можно быстро разобрать и установить для удобства работы.
• Ролики и опорные ножки могут быть установлены одновременно для легкого перемещения и фиксации.
• Сменные дверные петли, верхний ввод кабеля с резиновой крышкой.
• Глубина регулируется (блок 25 мм), высота интервала емкости регулируется (блок 1U).
• Широкий ассортимент сменных аксессуаров.
Коммутатор
• Емкость: 16А~63А *1P*15 каналов Выходное напряжение: 220В переменного тока
• Размеры: стандартная ширина 19 дюймов, высота 3U.
• Может быть встроен в MP, 3A3 для экономии пользовательского пространства.
• Может накладываться для реализации распределения мощности по большему количеству выходных ветвей.
Система наблюдения
Winpower
Компания SANTAK предоставляет программное обеспечение для мониторинга ИБП серии Winpower для реализации функции интеллектуального управления ИБП.Приложение Winpower может помочь пользователям контролировать один или несколько ИБП, подключенных к машине, а также контролировать один или несколько ИБП в локальной сети или в Интернете через машину.
Программное обеспечение поддерживает операционные системы Windows, Linux и Unix и может отображать информацию об ИБП, сети, аккумуляторе и нагрузке в одном окне.При возникновении аномалий пользователи могут быть уведомлены путем отправки широковещательных сообщений, электронных писем, мобильных текстовых сообщений и т. д. Функция автоматической защиты данных и функция отключения сети могут автоматически закрывать большинство запущенных программ и сохранять соответствующие документы, максимально повышая защиту сети. система.
С помощью этого программного обеспечения вы можете настроить запланированное самотестирование батареи ИБП, а также функции включения и выключения питания.Он также имеет функции журнала данных (включая ИБП, сеть, батарею, нагрузку) и журнала событий, которые помогают администратору выполнять ежедневное обслуживание системы ИБП.
Winpower
Компания SANTAK предоставляет программное обеспечение для мониторинга ИБП серии Winpower для реализации функции интеллектуального управления ИБП.Приложение Winpower может помочь пользователям контролировать один или несколько ИБП, подключенных к машине, а также контролировать один или несколько ИБП в локальной сети или в Интернете через машину.
Программное обеспечение поддерживает операционные системы Windows, Linux и Unix и может отображать информацию об ИБП, сети, аккумуляторе и нагрузке в одном окне.При возникновении аномалий пользователи могут быть уведомлены путем отправки широковещательных сообщений, электронных писем, мобильных текстовых сообщений и т. д. Функция автоматической защиты данных и функция отключения сети могут автоматически закрывать большинство запущенных программ и сохранять соответствующие документы, максимально повышая защиту сети. система.
С помощью этого программного обеспечения вы можете настроить запланированное самотестирование батареи ИБП, а также функции включения и выключения питания.Он также имеет функции журнала данных (включая ИБП, сеть, батарею, нагрузку) и журнала событий, которые помогают администратору выполнять ежедневное обслуживание системы ИБП.
EMD-карта
Карта EMD (также известная как карта экологического мониторинга) — это новый продукт, выпущенный компанией Santak, который может обеспечить мониторинг окружающей среды.Этот продукт можно использовать с картой NMC для контроля температуры и влажности окружающей среды.Он также резервирует два значения переключателя для мониторинга сигналов обнаружения дыма, вибрации или контроля доступа.
Карта EMD (также известная как карта экологического мониторинга) — это новый продукт, выпущенный компанией Santak, который может обеспечить мониторинг окружающей среды.Этот продукт можно использовать с картой NMC для контроля температуры и влажности окружающей среды.Он также резервирует два значения переключателя для мониторинга сигналов обнаружения дыма, вибрации или контроля доступа.
Смарт-карта НМК
Смарт-карта NMC — это интеллектуальное программное обеспечение мониторинга, предоставляемое Santak, на основе протоколов TCP/IP, SNMP и встроенного веб-сервера для удаленного управления ИБП.Пользователи могут управлять ИБП через веб-браузер, программное обеспечение для управления сетью SNMP, программное обеспечение для мониторинга Winpower Enterprise Edition и программное обеспечение для мониторинга Winpower Plus DB, а также быть в курсе различной информации о состоянии, такой как питание от сети, аккумулятор, ИБП, нагрузка и т. д., а также также предоставляет информацию о состоянии питания ИБП и записывает файлы, созданные в результате событий ИБП, а также может устанавливать запланированные самотестирования батареи и функции включения/выключения ИБП.
Смарт-карта NMC — это интеллектуальное программное обеспечение мониторинга, предоставляемое Santak, на основе протоколов TCP/IP, SNMP и встроенного веб-сервера для удаленного управления ИБП.Пользователи могут управлять ИБП через веб-браузер, программное обеспечение для управления сетью SNMP, программное обеспечение для мониторинга Winpower Enterprise Edition и программное обеспечение для мониторинга Winpower Plus DB, а также быть в курсе различной информации о состоянии, такой как питание от сети, аккумулятор, ИБП, нагрузка и т. д., а также также предоставляет информацию о состоянии питания ИБП и записывает файлы, созданные в результате событий ИБП, а также может устанавливать запланированные самотестирования батареи и функции включения/выключения ИБП.
Winpower CMC
Это коммуникационный аксессуар, который взаимодействует с пользователями для обеспечения удаленного управления питанием по принципу «один к одному» и «один ко многим».Он поддерживает протокол ModBus и может выводить стандарт RS485.Расстояние передачи сигнала RS485 может достигать 1200 метров.Используйте его для удаленного мониторинга машины.
Это коммуникационный аксессуар, который взаимодействует с пользователями для обеспечения удаленного управления питанием по принципу «один к одному» и «один ко многим».Он поддерживает протокол ModBus и может выводить стандарт RS485.Расстояние передачи сигнала RS485 может достигать 1200 метров.Используйте его для удаленного мониторинга машины.
Карта сухих контактов AS-400
Обеспечивает интерфейс с сухими контактами для мониторинга периферийных устройств ИБП, использует контактные сигналы для отображения рабочего состояния ИБП, а также может принимать внешние команды удаленного выключения.Пользователи могут осуществлять удаленный мониторинг системы ИБП через внешние линии.
Обеспечивает интерфейс с сухими контактами для мониторинга периферийных устройств ИБП, использует контактные сигналы для отображения рабочего состояния ИБП, а также может принимать внешние команды удаленного выключения.Пользователи могут осуществлять удаленный мониторинг системы ИБП через внешние линии.
Карта связи USB+RS232
Предоставьте интерфейсы USB и RS232 для ИБП, чтобы облегчить связь между ИБП и компьютером.
Предоставьте интерфейсы USB и RS232 для ИБП, чтобы облегчить связь между ИБП и компьютером.
ИБП ARRAY Типичные сценарии применения
Подходит для сценариев промышленного применения
Подходит для сценариев промышленного применения
В общепромышленных применениях большая часть оборудования, требующего защиты источника питания ИБП, представляет собой прецизионные приборы и оборудование.Тип нагрузки в основном представляет собой нагрузку трехфазного двигателя.Пусковой переходный ток велик, что приводит к серьезному загрязнению городской электросети.Точность выходного сигнала должна быть высокой, а нагрузочная способность обычно большая (10–100 кВА).ARRAY 3A3 Pro обладает превосходными возможностями коррекции входного коэффициента мощности и защиты от перегрузки, а точность выходного напряжения составляет ±1%.Он легко справляется с выходным импульсным током в момент запуска индуктивной нагрузки, и независимо от того, насколько плох гармонический ток нагрузки, входной ток всегда может оставаться синусоидальным. Общие гармонические искажения составляют менее 5%, что снижает гармонические искажения. помехи в электросети.ARRAY 3A3 Pro имеет функцию преобразования частоты, которая особенно подходит для особых нагрузок, требующих фиксированной частоты (50 Гц/60 Гц).
Подходит для небольших и средних компьютерных залов или офисных помещений.
ИБП в основном используется в небольших и средних компьютерных залах или офисах для компьютеров, сетевого оборудования, офисного оборудования и т. д. Обычно это однофазный импульсный источник питания, а общая нагрузка составляет примерно от 5 до 25 кВА.Поскольку офисные помещения, как правило, компактны, система электропитания ИБП не должна занимать слишком много места.В этом отношении универсальный ARRAY MP5-30KS идеален.В темные шкафы высотой 1,6 и 2 м можно интегрировать ИБП, зарядку, молниезащиту, распределение электроэнергии, мониторинг и батарею, что не только экономит место, но также красиво и элегантно.
ИБП в основном используется в небольших и средних компьютерных залах или офисах для компьютеров, сетевого оборудования, офисного оборудования и т. д. Обычно это однофазный импульсный источник питания, а общая нагрузка составляет примерно от 5 до 25 кВА.Поскольку офисные помещения, как правило, компактны, система электропитания ИБП не должна занимать слишком много места.В этом отношении универсальный ARRAY MP5-30KS идеален.В темные шкафы высотой 1,6 и 2 м можно интегрировать ИБП, зарядку, молниезащиту, распределение электроэнергии, мониторинг и батарею, что не только экономит место, но также красиво и элегантно.
Подходит для больших центральных компьютерных залов
К крупным центральным компьютерным классам обычно относятся студенческие компьютерные классы, вычислительные центры, сетевые центры в школах и научно-исследовательских институтах, бизнес-залы бирж, интернет-кафе, офисы крупных корпораций и т. д. К такому типу нагрузки относятся в основном компьютеры, сетевое оборудование и т. д. , но обычно их количество превышает 50 единиц, а общая нагрузка составляет от 20 до 100 кВА.Для этого типа приложений обычно требуется только один ARRAY 3A3 Pro-90KS или ARRAY 3A3 Pro-120KS для удовлетворения требований.
К крупным центральным компьютерным классам обычно относятся студенческие компьютерные классы, вычислительные центры, сетевые центры в школах и научно-исследовательских институтах, бизнес-залы бирж, интернет-кафе, офисы крупных корпораций и т. д. К такому типу нагрузки относятся в основном компьютеры, сетевое оборудование и т. д. , но обычно их количество превышает 50 единиц, а общая нагрузка составляет от 20 до 100 кВА.Для этого типа приложений обычно требуется только один ARRAY 3A3 Pro-90KS или ARRAY 3A3 Pro-120KS для удовлетворения требований.
Подходит для сценариев крупных центров обработки данных с высокой надежностью.
К высоконадежным крупномасштабным дата-центрам в основном относятся коммутаторные помещения компаний связи, дата-центры банков, центры управления воздушным движением гражданской авиации, различные центральные компьютерные залы государственных учреждений, а также приложения в области национальной обороны.Конечная цель этого типа приложений — высокая надежность, низкая стоимость и зачастую наличие избыточных резервных копий для каждой системы.Нагрузками в основном являются компьютеры, сетевое оборудование и некоторое специальное оборудование, а общая нагрузка может достигать более 1000 кВА.Чтобы удовлетворить требования большой нагрузки, длительного времени резервного копирования, высокой надежности и низкого риска для этого типа приложений, несколько моделей ARRAY 3A3 Pro можно использовать для формирования региональной системы электроснабжения.В каждой зоне используются два ИБП, образующие систему с двойной шиной.Каждый ИБП поддерживает N+. Следует, в частности, отметить, что этот тип приложений обычно оснащен резервным генератором, обеспечивающим практически неограниченное время резервного питания, поэтому возможность адаптации ИБП к различным генераторам также очень важна.Модель ARRAY 3A3 Pro не предъявляет высоких требований к генераторам.В настоящее время выпуск генераторов основных брендов на рынке является приемлемым.
К высоконадежным крупномасштабным дата-центрам в основном относятся коммутаторные помещения компаний связи, дата-центры банков, центры управления воздушным движением гражданской авиации, различные центральные компьютерные залы государственных учреждений, а также приложения в области национальной обороны.Конечная цель этого типа приложений — высокая надежность, низкая стоимость и зачастую наличие избыточных резервных копий для каждой системы.Нагрузками в основном являются компьютеры, сетевое оборудование и некоторое специальное оборудование, а общая нагрузка может достигать более 1000 кВА.Чтобы удовлетворить требования большой нагрузки, длительного времени резервного копирования, высокой надежности и низкого риска для этого типа приложений, несколько моделей ARRAY 3A3 Pro можно использовать для формирования региональной системы электроснабжения.В каждой зоне используются два ИБП, образующие систему с двойной шиной.Каждый ИБП поддерживает N+. Следует, в частности, отметить, что этот тип приложений обычно оснащен резервным генератором, обеспечивающим практически неограниченное время резервного питания, поэтому возможность адаптации ИБП к различным генераторам также очень важна.Модель ARRAY 3A3 Pro не предъявляет высоких требований к генераторам.В настоящее время выпуск генераторов основных брендов на рынке является приемлемым.
Система обслуживания
Santak Power берет на себя ответственность за удовлетворение потребностей клиентов и всегда стремилась улучшить качество и ценность услуг.Он создал многогранную, качественную и стандартизированную систему обслуживания клиентов, сформировав колл-центр для клиентов, выездные пункты обслуживания и обслуживания, техническую поддержку и обучение., поддержка запасных частей и сервисные решения как основной элемент сервисной структуры «пять в одном».Сотни профессиональных и квалифицированных инженеров готовы предоставить вам комплексное обслуживание и поддержку.Проектирование архитектуры обслуживания, основанное на опыте клиентов, не только позволяет нашим клиентам легко и быстро наслаждаться первоклассным уровнем обслуживания Shante International, но также в наибольшей степени удовлетворяет потребности клиентов в персонализированном обслуживании благодаря богатому дизайну сервисных продуктов и помогает клиентам реализовать свои инвестиции.
Santak Power берет на себя ответственность за удовлетворение потребностей клиентов и всегда стремилась улучшить качество и ценность услуг.Он создал многогранную, качественную и стандартизированную систему обслуживания клиентов, сформировав колл-центр для клиентов, выездные пункты обслуживания и обслуживания, техническую поддержку и обучение., поддержка запасных частей и сервисные решения как основной элемент сервисной структуры «пять в одном».Сотни профессиональных и квалифицированных инженеров готовы предоставить вам комплексное обслуживание и поддержку.Проектирование архитектуры обслуживания, основанное на опыте клиентов, не только позволяет нашим клиентам легко и быстро наслаждаться первоклассным уровнем обслуживания Shante International, но также в наибольшей степени удовлетворяет потребности клиентов в персонализированном обслуживании благодаря богатому дизайну сервисных продуктов и помогает клиентам реализовать свои инвестиции.
Трехлетняя оригинальная заводская бесплатная гарантия, предоставляемая SANTAK.
Пункты Santak Power Service есть почти во всех столицах провинций.Более 100 высококвалифицированных сервисных инженеров всегда ждут звонков клиентов.Они удовлетворяют клиентов энтузиазмом обслуживания на месте, позволяющим «стать ближе к клиентам и быстрее реагировать на них», а также строгими стандартами обслуживания, «решая проблему один раз и прибывая на место обслуживания вовремя».потребности в обслуживании, позволяя клиентам оценить элегантность услуг мирового класса.
Клиентам нужно всего лишь связаться с нашим центром обслуживания клиентов, и мы быстро организуем связь инженеров с клиентом для решения проблемы клиента.
Клиентам нужно всего лишь связаться с нашим центром обслуживания клиентов, и мы быстро организуем связь инженеров с клиентом для решения проблемы клиента.
Обучение клиентов
У Santak Power есть учебные центры и центры демонстрации продукции в Пекине, Шанхае и Шэньчжэне.Он предлагает различные типы продуктов и прототипов, а также предоставляет клиентам теоретическое и практическое обучение эксплуатации, запуску и техническому обслуживанию.Ежегодно Santak Power также публикует годовой план обучения для пользователей и дилеров, чтобы помочь клиентам лучше понять и использовать продукцию Santak Power.
Более подробную информацию о курсах обучения и организации обучения можно получить, обратившись в колл-центр.
У Santak Power есть учебные центры и центры демонстрации продукции в Пекине, Шанхае и Шэньчжэне.Он предлагает различные типы продуктов и прототипов, а также предоставляет клиентам теоретическое и практическое обучение эксплуатации, запуску и техническому обслуживанию.Ежегодно Santak Power также публикует годовой план обучения для пользователей и дилеров, чтобы помочь клиентам лучше понять и использовать продукцию Santak Power.
Более подробную информацию о курсах обучения и организации обучения можно получить, обратившись в колл-центр.
Порекомендованные продукты
