Характер продукции

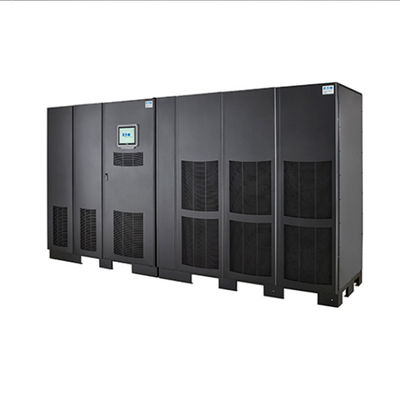

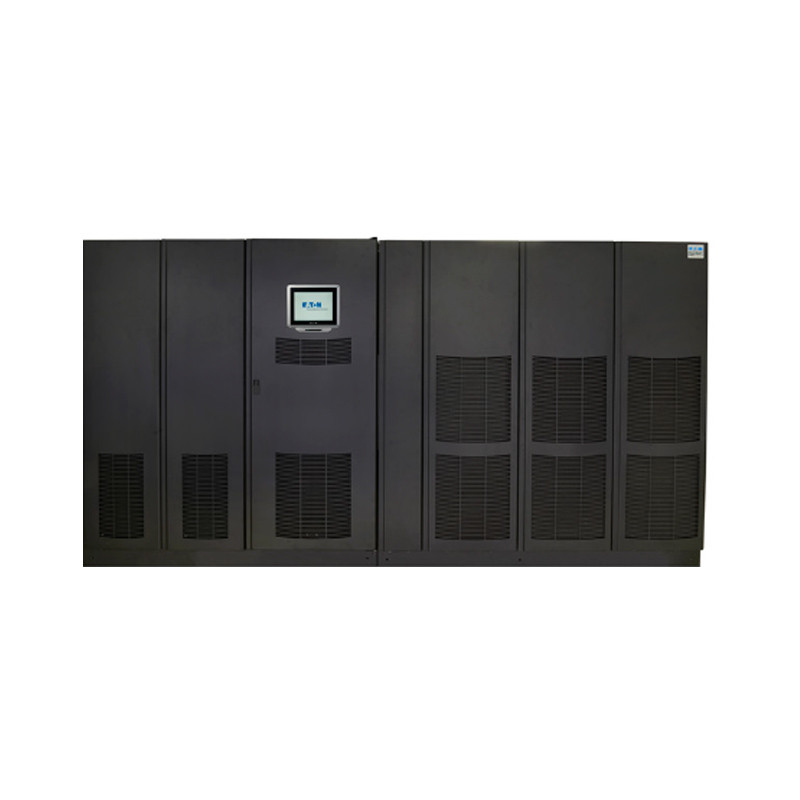

Eaton Power Xpert 9395 UPS 480V Eaton Литий-ионный UPS

Введение и обзор

Более 40 лет,Eaton® стремится поставлять самые передовые технологически продукты для критически важных приложений наших клиентов С беспрецедентным уровнем производительности, надежности и экономии энергии, современный 9395 поднял планку в трехфазной технологии защиты энергии.

9395 обеспечивает широкий спектр превосходных преимуществ, основанных на клиентах, не имеющих аналогов в конкурентных решениях UPS, включая:

Ведущая позиция в области устойчивого развития

• Наиболее высокие показатели эффективности, более низкие расходы на коммунальные услуги

• Наименьшая общая стоимость владения и углеродный след за весь жизненный цикл

• Наименьший отпечаток и вес

• Наименьшие затраты на транспортировку и установку

Более высокая производительность

• Наименьший вход в THD повышает совместимость с системами питания вверх по течению

• Наименьший выход THD

• Оптимальное размещение генератора

• Совместимое питание ПФК

Наибольшая надежность и доступность

• Беспроводное параллельное управление Powerware Hot Sync®

• Высшее управление батареей

• Неотъемлемая избыточность

• Масштабируемая архитектура, адаптирующаяся к растущим потребностям в электроэнергии

Устойчивая управляемость

• Высшее управление и подключение

• 10-дюймовый цветный сенсорный экран обеспечивает опции измерения и управления

Надежное решение

Обеспечивая высокую доступность для ваших критических систем в любое время,9395 был разработан с помощью многочисленных технологических достижений, которые создают беспрецедентный уровень надежности, одновременно подчеркивая обслуживаемость, снижая MTTR и повышая доступность..

Дизайн двойной конверсии обеспечивает максимальную защиту

В отличие от некоторых других коммерчески доступных технологий UPS, конструкция с двойной конверсией полностью изолирует выходную мощность от всех аномалий входной мощности и обеспечивает 100-процентную кондиционированную,идеальный выход синус-волны, регулирующий как напряжение, так и частоту.Даже при наиболее серьезных нарушениях мощности, выходная мощность остается стабильной.и в пределах пяти процентов для нелинейных нагрузок, что делает 9395 идеальным для поддержки оборудования, которое чувствительно к искаженному вводу напряжения..

Кроме того, 9395 превосходит в поддержке передовых нагрузок с коэффициентом мощности, которые становятся все более распространенными в новых или обновленных дата-центрах.без отмены рейтинга.

Опция врожденной избыточности

Исследования, посвященные эффективности в центрах обработки данных, показывают, что UPS часто не загружены, часто на уровне менее 50%.у вас есть возможность настроить 9395 с внутренней избыточностьюТрадиционные производители UPS не могут обеспечить такую дополнительную доступность без добавления более дорогостоящего второго модуля UPS.

Опция внутренней избыточности: при 50% или ниже мощности бесперебойные энергомодули (UPM) 9395 автоматически действуют как избыточные системы N + 1.

Основные приложения

• Большие центры обработки данных

• Устройства размещения

• Серверные фермы

• Телекоммуникационные установки

• Провайдеры интернет-услуг

• Транспортные системы

• Операции по обеспечению безопасности

• Вещание и развлечения

• Оборудование для управления процессом

• Финансовые системы

• Операции по кредитной карте

• Здравоохранение

• Промышленные системы

• Многочисленные медицинские изобразительные устройства

Измерение производительности мощности: эффективность, коэффициент мощности и THD
Производительность питания, которая измеряется эффективностью системы, коэффициентом выходной мощности и THD, является основой 9395.
Именно устойчивое сочетание этих трех элементов делает UPS лучшим в своем классе.В таблице ниже показано, как 9395 с энергосберегающей системой (ESS) сравнивается с конкурирующими моделями UPSБольшинство производителей должны использовать фильтры ввода, которые снижают их рейтинг эффективности, но 9395 не требует от них, чтобы получить отличный вход THD.

Например, большой центр обработки данных (2,2 МВА) сможет сэкономить следующие средства, используя 9395 с ESS по сравнению с традиционными системами N + 1:

• Дополнительная экономия энергии: 2 917 МВт/ч

• Дополнительная экономия углерода: 2 523 тонны

• Ежегодная экономия: $315,708

Система энергосбережения
Чтобы продемонстрировать важность эффективности общей системы по отношению к уровню нагрузки, нижеприведенный график показывает, как эффективность обычно падает по мере снижения уровня нагрузки.производители указывают оптимальный показатель эффективности при полной нагрузкеВ действительности, однако, большинство трехфазных УПС работают в диапазоне 20-40 процентов нагрузки.Это чрезвычайно важно оценить эффективность UPS при более легких нагрузках как этот график показываетОпциональная технология ESS работает с эффективностью 99% даже при низкой нагрузке, обеспечивая конечным пользователям реальную экономию энергии.

Просмотр эффективности на первый взгляд
Новый цветный сенсорный экран Eaton's 9395 представляет собой 10-дюймовый дисплей, который позволяет пользователям получать данные в режиме реального времени об эффективности, потреблении и изменениях нагрузки наряду со многими другими возможностями.

Особенности и преимущества:

• Просмотр эффективности, уровня нагрузки и ежедневного потребления энергии на один взгляд

• Прогнозные тенденции с использованием ежедневных, ежемесячных и ежегодных экранов профилирования нагрузки

• Мониторинг использования батареи в улучшенном журнале аккумуляторов

• Отслеживание времени в режимах высокой эффективности ESS и VMMS с использованием нового экрана статистики

9395 UPS получает SMaRT®
UPS 9395 является первым продуктом качества питания, получившим золотую сертификацию Sustainable Materials Rating Technology (SMaRT®).UPS может способствовать получению баллов LEED® для зданий и проектов, требующих сертификации LEEDПродукты SMaRT должны предлагать множество экологических и экономических преимуществ, таких как экономия затрат, инновации в дизайне, дифференциация продукции,и также отвечают требованиям экологической эффективности жизненного цикла.

Сертификация Eaton's SMaRT Gold является следующим шагом для Eaton в документировании экологических преимуществ, связанных с производством и использованием 9395.9395 уже прошел строгие испытания, чтобы получить название Eaton's Green Leaf., что подтверждает, что 9395 предлагает исключительные, ведущие в отрасли экологические преимущества для клиентов, потребителей и наших сообществ

SMaRT Gold сертифицированный 9395 может вносить баллы в две категории кредитов LEED: инновационный кредит на проектирование и кредит на энергию и атмосферу.Узнать больше о кредитных категориях и системе сертификации USGBC LEED

Технология Powerware Hot Sync: кульминация надежности питания и доступности систем

В системах с несколькими бесперебойными энергомодулями (UPM) 9395 использует возможности синхронизации, совместного использования нагрузки и выборочных поездок запатентованной технологии Powerware Hot Sync от Eaton.Эти возможности являются неотъемлемой частью конечной доступности системы, что является основным требованием для любой параллельной конфигурации UPS.

Ключевые конструктивные особенности систем горячей синхронизации

• Никаких системных сбоев.

• Параллельные UPM работают полностью независимо; один модуль не может влиять или мешать другим - без сценария эффекта домино.

• Для параллельной работы не требуется дополнительных схем; любая стандартная УПС может использоваться в параллельной системе без модификации.

• Эта запатентованная и проверенная технология успешно применяется в тысячах систем по всему миру.

Технология управления синхронизацией
Sync Control ensures that the output of two or more separate UPSs (single modules or parallel systems) remain in phase with one another so static transfer switches connected between the separate distribution paths may change state seamlessly
когда это необходимо.

Статическая автозавязка
Система Static Auto Tie (SAT) еще больше повышает надежность, так что полное перемещение нагрузки может быть произведено автономно.Система SAT добавляет один обертывающийся статический переключатель к разрыву галстука в системе Hot-Tie, then adds intelligent controls so a power protection system made up of two or more separate UPS systems can automatically transfer entire loads in the event of failure of one side of an A/B distribution systemЭто устраняет необходимость в многочисленных статических переключателях и дорогостоящей проводке.

В конфигурации SAT, показанной на диаграмме ниже, схема SAT между выходами двух модулей UPS автоматически передает нагрузки из одного в другой по мере необходимости.Это менее сложно., архитектура с двумя путями оптимизирует распределительную систему, чтобы устранить серийные коммутационные элементы и уменьшить потенциальное время простоя нагрузки одного кабеля питания до 50 процентов.архитектура SAT предлагает ряд преимуществ, в том числе:

• Снижение капитальных затрат и затрат на установку

• Устранение потребности в традиционных коммутаторах статической передачи

• Повышение надежности и эффективности системы

• Снижение требований к обслуживанию

• Сниженные требования к поднятой площади

Простой тест на прочность
9395 обладает уникальной способностью проверять всю силовую установку при полной нагрузке без необходимости внешней нагрузки.9395 способен испытать все свои компоненты управления мощностью, включая выпрямитель, инвертор, контакторы, предохранители, силовые автобусы, кабели, батареи, обход (статический выключатель), магниты и фильтрные конденсаторы.Чистый результат этого инновационного испытания нагрузки заключается в том, что нет банков нагрузки для арендыКроме того, 9395 имеет возможность тестировать входный разрывчик обхода вверх по течению.
(BIB), выпрямитель входного прерывателя (RIB), и все электрические кабели между ними.Эта функция теста нагрузки может занять место большинства традиционных тестов нагрузки банка, чтобы сэкономить время и деньги во время запуска и ввода в эксплуатациюПолевые техники Eaton обучены использовать эту возможность испытания нагрузки во время запуска службы для обеспечения оптимальной калибровки, максимальной эффективности и внутренней избыточности.

Масштабируемая, избыточная архитектура отвечает текущим и будущим требованиям
9395 сочетает в себе надежность и избыточность многомодульной UPS в интегрированное, предварительно проводное решение.UPS может адаптироваться к будущим изменениям в требованиях к нагрузке и новым требованиям к более высокой надежности без необходимости покупки дополнительной UPSНапример, 9395 UPS позволяет добавить 275 кВА UPM в поле для N + 1 избыточности или мощности.

В результате они могут изготовить отчет, который проверяет эти испытания и общую производительность УПС.Все профилактические посещения технического обслуживания, включенные в планы обслуживания PowerTrust для 9395 включают в себя эту уникальную функцию тестирования нагрузки, чтобы гарантировать, что UPS работает оптимальноОн также проверяет производительность установленной УПС и может имитировать различные операции и передачи энергии.

Поток мощности испытания легкой емкости

Модуль обхода системы: непревзойденная гибкость для параллельной системы UPS
Четыре десятилетия опыта параллельного использования больших систем UPS включены в этот новый модуль обхода системы (SBM) от Eaton.корпус коммутатора включает централизованный статический выключательВы можете заказать его с моментальной или непрерывной работой, вместе с системными выключателями для обхода, вывода системы UPS, защиты обратной связи и обслуживания,или функций обходаЧетыре рейтинга доступны в качестве стандартного: 1200A, 2000A, 3000A и 4000A. Настраиваемый шкаф оснащен 10-дюймовым цветовым ЖК-экраном для отображения состояния до 32 модулей UPM,и обеспечивает интуитивно понятный пользовательский интерфейс.

Осязательный дисплей SBM показывает графическое представление всей схемы системы, с интуитивными элементами управления и быстрым доступом к ключевой информации, такой как остаток времени аккумулятора,История событий/тревогSBM также обеспечивает терминальные соединения для системных входов и выходов сигнализации здания.Для повышения гибкости, часть управления/мониторинга системы также может быть развернута в специальном или стороннем коммутаторе,чтобы обеспечить наиболее надежный мониторинг и удобные для пользователя элементы управления, включенные в альтернативные компоненты энергосистемы;.

Eaton SBM включает в себя следующие отличительные черты технологии параллельного отопления Powerware Hot Sync, которая на протяжении десятилетий определяет наиболее критические конфигурации UPS Eaton:

• Многократная синхронизация UPS и распределение нагрузки, выполненная без зависимости от межмодульных сетей проводки.

• Peer-to-peer архитектура, которая управляет параллельной системой без необходимости мастер-обмен нагрузкой или мастер-контроль синхронизации.

• Архитектура шины сети зоны управления (CAN) для обеспечения точного распределения нагрузки < 3% при полной нагрузке системы.

• Никаких сбоев в силовой установке или управлении.

Значительно уменьшенный отпечаток
Устройство 9395 UPS имеет самый маленький отпечаток и самый низкий вес среди любых UPS в своем классе, на 50 - 60% меньше, чем у конкурентов.9395 вписывает избыточный дизайн в тот же отпечаток, что и традиционныйУменьшенная емкость 9395 не только снижает общую стоимость владения, но и обеспечивает UPS, который примерно вдвое меньше веса устаревших и конкурентных систем.В результатеВ результате, стоимость грузоперевозок значительно ниже, а меньшие размеры и вес UPS делают его гораздо проще в обращении.В отличие от некоторых более крупных и тяжелых систем, не нужно демонтировать его, чтобы поместить его на лифты или через дверные проемы, что может вызвать значительные задержки и увеличить затраты.

Устройство 9395 UPS имеет самый маленький отпечаток и самый низкий вес среди любых UPS в своем классе, на 50 - 60% меньше, чем у конкурентов.9395 вписывает избыточный дизайн в тот же отпечаток, что и традиционныйУменьшенная емкость 9395 не только снижает общую стоимость владения, но и обеспечивает UPS, который примерно вдвое меньше веса устаревших и конкурентных систем.В результатеВ результате, стоимость грузоперевозок значительно ниже, а меньшие размеры и вес UPS делают его гораздо проще в обращении.В отличие от некоторых более крупных и тяжелых систем, не нужно демонтировать его, чтобы поместить его на лифты или через дверные проемы, что может вызвать значительные задержки и увеличить затраты.

Минимизация требований и затрат на кабелирование
В такой интегрированной системе, как 9395,многомодульные системы приходят предварительно проводными без необходимости выполнения дорогостоящей и трудоемкой кабельной работы между блоками для питания и связи между модулями и блоком обхода системыУчитывая растущие затраты на сырье, такое как медь, эти экономии могут быть значительными.Проводка входит в UPS 9395 сверху или снизу шкафа для обеспечения более легкой и гибкой установки.

Аккумуляторы: сердце каждого УПС
Когда отключение электроэнергии приводит к тому, что УПС переходит на аккумулятор, крайне важно, чтобы эти батареи были здоровыми, заряженными и готовыми к выполнению задачи.Неправильное управление аккумулятором - причина номер один простояМногие аккумуляторы UPS на рынке сегодня постоянно заряжаются в процессе, который со временем ухудшает внутренний химический состав аккумулятора.сокращение потенциального срока службы батареи на 50%Для решения этой проблемы, 9395 использует сенсорную схему и инновационную трехступенчатую технику зарядки, чтобы значительно продлить срок службы батареи и оптимизировать время зарядки.температурно-компенсируемые зарядные мониторы для мониторинга изменений температуры, и регулирует скорость зарядки, чтобы продлить срок службы батареи.

Мониторинг батарей для оптимальной готовности
Усовершенствование прошивки и цифровых технологий позволяют 9395 предлагать сложные функции мониторинга и управления аккумуляторами, которые можно найти только в дорогих дополнительных системах, включая:

• Остальное время работы батареи рассчитывается с использованием данных загрузки системы и тенденции разряда батареи, плюс внутренние точки обнаружения данных напряжения и тока.

• Испытание цепи батареи - периодическое испытание на полную нагрузку струны батареи, чтобы убедиться, что нет открытых цепей или слабых ячеек, которые могли бы поставить под угрозу производительность батареи и доступность системы.

В дополнение к этим интегрированным функциям мониторинга, мы предлагаем один год безопасного дистанционного мониторинга, чтобы обеспечить 24x7 мониторинг в режиме реального времени более 100 УПС и сигналов тревоги батареи с помощью eNotify.Эта информация в реальном времени имеет решающее значение для принятия управленческих решений, от планирования профилактического обслуживания до определения наилучшего способа снижения нагрузки во время отключения.

Обеспечивая оптимальное состояние и доступность батареи, функции мониторинга батареи повышают надежность УПБ 9395 выше, чем любая другая УПБ в своем классе.

В дополнение к гарантии и первому году покрытия на месте, Eaton предлагает широкий спектр соглашений о поддержке для непрерывного профилактического и аварийного обслуживания.Планы обслуживания PowerTrust включают::

• Плановое профилактическое обслуживание БАД и батареи

• Части и охват рабочей силой для электроники и/или батарей

• Техники, обученные на заводе, с оригинальными деталями и диагностическими инструментами Eaton

• Услуга дистанционного мониторинга eNotify

• Доступное покрытие: 24x7, ответ в течение восьми-четырех-двух часов или ответ в течение 8x5 следующего рабочего дня

• 24x7 доступ к технической поддержке

Услуга дистанционного мониторинга eNotify
Все сервисные планы PowerTrust включают в себя услугу дистанционного мониторинга Eaton's eNotify, позволяющую сервисным специалистам Eaton удаленно контролировать ваши UPS и батареи с помощью односторонних электронных писем.С техническими экспертами, готовыми немедленно реагировать и решать многие вопросы удаленно, eNotify имеет 24x7 мониторинг в режиме реального времени более 100 UPS и аккумуляторных сигналов.

Услуга eNotify предоставляет вам ежемесячные отчеты, в которых подробно описывается текущее состояние вашего БАД 9395 Отчет о мониторинге клиентов предоставляет информацию о напряжении, нагрузках,и внешние факторы, такие как температура и влажностьКроме того, в отчете содержится информация о присоединенных батареях и доступности системы.Все эти факторы влияют на показатель относительного показателя здоровья (RHI), который позволяет сравнить здоровье вашего подразделения с оптимальным уровнем работы Eaton.

Проактивный мониторинг также включен. После получения как сообщений о состоянии, так и сообщений о событиях, аномалии проверяются на наличие входящих параметрических или данных о событиях.Аналитики Eaton изучают данные на наличие возможных неисправностей и принимают соответствующие меры.Следующие критические сигналы сигнализации предоставляются eNotify:

• Выходная мощность УПС будет выключена после установленного периода задержки

• Присутствует сигнализация о низком уровне аккумулятора

• Выявлен аппаратный сбой

• Аккумулятор УПС полностью разряжен

• Выявлено неисправность инвертора БАД

• Внутренний обход СВС

• Вывод UPS отключен

• Выключение УПВС.

• Выявлено неисправность одного или нескольких предохранителей

• Реле, контактник или выключатель не работает

The eNotify Remote Monitoring Service provides confidence that Eaton is continually watching your 9395 and combines its technical resources and field technicians as needed to quickly respond to critical alarms.

Возможности мониторинга, контроля и отчетности

Расширенное решение: подключение Ethernet

Карта Power Xpert® Gateway UPS позволяет подключать ваш 9395 UPS непосредственно к сети Ethernet и Интернету.С его встроенным веб-сервером он предоставляет информацию об одном или нескольких модулях UPS удаленно, без дополнительного программного обеспечения.

• Удаленно отслеживает следующие критические данные:

Использование энергии ВПС

Процент нагрузки

Статус батареи, сигнализации и сегмента нагрузки

THD и выходная мощность

• Конфигурировать агента отключения и установить графики отключения UPS, а также тестирование и дистанционное управление UPS

• Автоматически поддерживает данные, интервалы и журналы событий с временной меткой для анализа параметров мощности и энергии

• Интегрирует ваш UPS в существующие системы управления зданием или сетью

Полное решение: программное обеспечение и отчетность Power Xpert
Power Xpert Reporting выводит ваши UPS, центры обработки данных и мониторинг сайта на новый уровень.Он анализирует сложные данные с нескольких сайтов и объединяет их в легко понятные графические отчеты.

Преимущества:

• На первый взгляд анализ информации, быстро увидеть

Резервы мощности

Потенциальные пользователи высокой мощности

Где потребляется электроэнергия и модели использования

Модели событий качества тока, напряжения и гармонической мощности и тенденции повторного возникновения с течением времени

Показатели температуры и влажности

• Немедленно узнайте свой PUE и DCiE и как они меняются с усилиями по экономии энергии

• Узнайте потребление энергии ИТ и не ИТ

• Десять образцов отчетов, отвечающих различным потребностям в энергетической и экологической отчетности

• Помощь в сертификации LEED

Мощное решение: Power Xpert Software
Как только ваш 9395 подключен к сети через карту UPS Power Xpert Gateway, вы можете централизовать и проанализировать данные с помощью программного обеспечения Power Xpert.

Преимущества:

• Мониторинг всего вашего центра обработки данных или энергосистемы дает вам общую картину качества питания и использования энергии для проактивного решения проблем

• Графические и наглядные представления пользователя, позволяющие одновременно отслеживать несколько УБС и другое оборудование

• Позволяет полностью контролировать системы Powerware Hot Sync

• Регистрация данных, интервалов и событий с временной меткой для параметров питания и энергии от ваших УПС 9395, а также распределения электроэнергии и другого оборудования энергосистемы

Бирки:

Место происхождения	Китай
Фирменное наименование	Eaton
Сертификация	CE
Номер модели	Eaton 9395 UPS
Упаковывая детали	Картонные пачки
Время доставки	30 дней
Условия оплаты	T/T, Western Union, MoneyGram
Поставка способности	1000 шт/месяц

Наименование продукта	Eaton Power Xpert 9395 UPS	Уровень мощности	200-1200 кВА
Номинальное напряжение	380 / 400 / 415 / 480В	Тип продукции	Модульный поднимает
Частота	50/60 Гц	Эффективность	99% с энергосберегающей системой (до 97% (480 В) и 96% (600 В и 400 В) при двойном преобразовании)
Звуковой шум	До 75 дБА @ 1 метр	N+1 способен к избыточности	Да, да.
Поле обновляется	Да, да.	Модуль обхода системы	Включается
Входное напряжение	Стандартный 480В; 600/575В и 400/415В необязательно	Выходное напряжение	Стандартный 480В; 600/575В и 400/415В необязательно
Инвертор	PWM с коммутацией IGBT	Типы батареи	VRLA, AGM, влажные элементы, литий-ионные
Напряжение батареи	480V	Способ зарядки	Технология ABM или плавающий механизм, выбираемый
Контрольная панель (LCD)	Цветный сенсорный экран	Варианты	Внешний обход технического обслуживания, PDU, RPP и STS, модуль обхода технического обслуживания, со
Сертификации	CB, IEC 62040-2, пределы C3
Выделить	Eaton Power Xpert 9395 UPS , 480В Итон Литий-ионный ВПС

	Model	Power
checkbox	9395 200KVA	200KVA
checkbox	9395 250KVA	250KVA
checkbox	9395 300KVA	300KVA
checkbox	9395 400KVA	400KVA
checkbox	9395 500KVA	500KVA
checkbox	9395 600KVA	600KVA
checkbox	9395 825KVA	825KVA
checkbox	9395 900KVA	900KVA
checkbox	9395 1100KVA	1100KVA
checkbox	9395 1200KVA	1200KVA

Двойная конверсия Eaton Power Xpert 9395 UPS 480V Eaton Lithium Ion UPS
